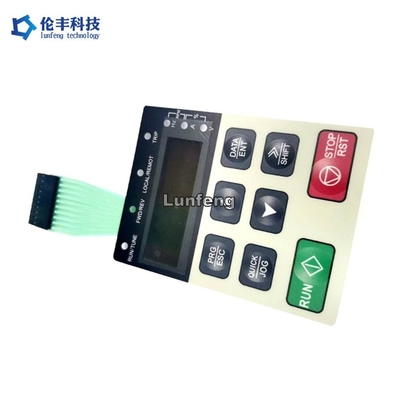

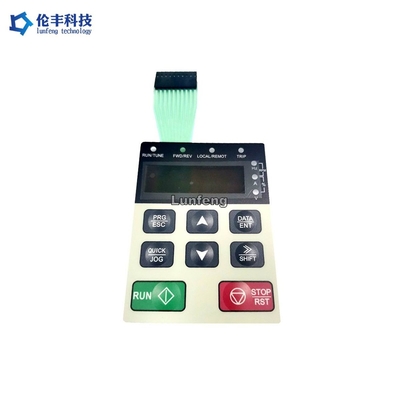

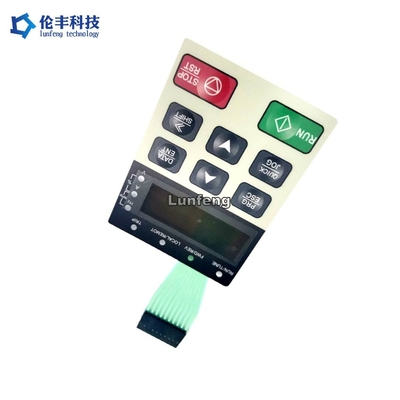

Interruttore a membrana LED tattile con finestra LCD nera aspetto opaco

Interruttore a membrana LED tattile con finestra LCD nera aspetto opaco

Marchio:	Lunfeng
Numero di modello:	LFZDX110
MOQ:	1 pezzo
prezzo:	negotiable
Condizioni di pagamento:	T/T, Western Union
Capacità di approvvigionamento:	500000 pezzo/pezzi al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Shenzen, Cina

Certificazione:

ISO9001:2015

NOME:

Black LCD Window LED Tactile LED Membrane Switch Look opaco

Materiale:

ANIMALE DOMESTICO, poliestere (ANIMALE DOMESTICO), poliestere 0.15mm

Adesivo posteriore:

3M467/468,

Colori:

Colore Pantone/RAL, rosso, verde, nero, bianco

Caratteristica:

superficie opaca, circuito argento

Connettore:

Passo 2,54 mm, connettore nero,

Chiave:

tasti goffrati con cupole metalliche,

PORTATO:

LED a colori, NO pellicola LGF

Finestra:

finestra LCD nera, senza fori

Imballaggi particolari:

Prima messo in un sacchetto di plastica, poi impacchettato in un cartone. Secondo i requisiti specia

Capacità di alimentazione:

500000 pezzo/pezzi al mese

Evidenziare:

Interruttore a membrana LED effetto opaco

interruttore a membrana LED 60Hz

tastiera a membrana LED effetto opaco

Descrizione del prodotto

Black LCD Window LED Tactile LED Membrane Switch Look opaco

Struttura della tastiera a membrana
Struttura a 1, 4 strati: sovrapposizione grafica + distanziatore + circuito (può essere circuito PET o circuito FPC) + adesivo posteriore
Struttura a 2, 6 strati:

Sovrapposizione grafica + distanziatore: fermo cupola + distanziatore + circuito (può essere circuito PET o circuito FPC) + adesivo posteriore;
3, altra struttura
1. Sovrapposizione + adesivo in gomma + tastiera in gomma + adesivo in gomma + fermo + distanziatore + circuito + adesivo posteriore;
2. Sovrapposizione + distanziatore + fermo + circuito PCB;
E ci sono anche molti altri tipi di strutture per la struttura delle tastiere di interfaccia.Si basa sulle reali esigenze del cliente e possiamo progettare la struttura adatta ed economica per l'applicazione finale del nostro cliente.

Descrizione dell'interruttore a membrana
Un interruttore a membrana ha tipicamente 6 o più o meno strati.Lo strato superiore di un interruttore a membrana è l'interfaccia grafica in sovrimpressione tra l'utente e la macchina.L'altro livello critico è il livello del circuito.Può anche essere PET, FPC o PCB.Tutti gli strati sono normalmente assemblati utilizzando adesivi sensibili alla pressione.Il contatto tra due tracce può essere effettuato tramite un cuscinetto di cortocircuito stampato o tramite una cupola metallica che poggia su gambe.

Applicazioni:

elettrodomestici e dispositivo
Sicurezza Sistemi di protezione con codice cifrato
Vari pannelli della tastiera di controllo del settore
elettronica di consumo e articolo 3C
Sistema e dispositivo medico Thrapy
Varie tastiere di controllo automatico della macchina
Apparecchiature per le telecomunicazioni
Attrezzature mediche
Equipaggiamento industriale
Attrezzature domestiche
Telecomando
Sistema di controllo

Il nostro vantaggio:

Ci concentriamo sull'interruttore a membrana e sugli articoli correlati.
Forte capacità di ricerca e sviluppo
Stabile nella qualità
Prezzo competitivo
Tempi di consegna brevi per campioni e produzione di massa
Progettazione dell'intera soluzione disponibile

Elementi	Circuito stampato in argento	Circuito FPC inciso in rame
Materiale	ANIMALE DOMESTICO (poliestere)	Rame
Conduttore	Argento stampato	Rame
Contatto Dita	Argento e Carbonio	Placcato oro
Pulsanti di contatto Pads	D'argento	Placcato oro
Vita e affidabilità	normale	Buona
Stabilità	normale	Buona
Resistenza	basso	Molto basso
Costo	basso	alto
Tempi di consegna	2-3 giorni	7-10 giorni
Intonazione	0,5 mm (non consigliato), 1,0 mm, 1,27 mm, 2,54 mm	0,5 mm, 1,0 mm, 1,27 mm, 2,54 mm

1. Proprietà elettriche		Interruttore a membrana
Livello elettrico:		35 V (CC), 100 mA, 1 W
Resistenza di contatto:		10Ω~500Ω
Resistenza di isolamento:		100MΩ/100V
Dielettrici Tensione-resistenza:		250VRms(50~60Hz 1min)
Tempo di chat:		≤ 5 ms
Tutta la vita:		Tipo piatto ≥ 5.000.000;Tipo tattile ≥ 1.000.000
Piegatura della coda:		R>1.180

2. Proprietà meccaniche
Forza operativa:		Tipo piatto 57~284g (2~10oz);Tipo tattile 170~397g(6~14oz)
Cambia colpo:		Tipo piatto 0,1~0,5 mm;Tipo tattile 0,6~1,5 mm

3. Condizioni ambientali e di stoccaggio
Temperatura di funzionamento:		-40°C ~ +80°C
Temperatura di conservazione:		-40°C ~ +80°C
Umidità:		40°C, 90%~95%, 240 ore

FAQ:

Q1: sei una fabbrica o una società commerciale?
A: Lunfeng è produttore/fabbrica di interruttori a membrana/rivestimenti grafici.Ci specializziamo nell'interruttore memrbane per 26 anni.

D2: Il mio file switch è sicuro se te lo invio per la produzione?
R: Rispettiamo l'autorità di progettazione del cliente e non produrremo mai interruttori a membrana/rivestimenti grafici per qualcun altro senza
il tuo permesso.NDA è accettabile.

D3: È possibile copiare campioni di interruttori a membrana/sovrapposizione grafica senza file?
A: Sì, possiamo clonare l'interruttore a membrana/la sovrapposizione grafica in base ai tuoi campioni.

Q4: Quale pagamento accetti?
A: TT/Western Union.

Q5: qual è il tuo modo di spedizione?
A: 1. Abbiamo il nostro spedizioniere per spedire merci tramite DHL, UPS, FEDEX, TNT, EMS.
2. Se hai il tuo spedizioniere, possiamo collaborare con loro.

Q6: Che ne dici del MOQ?
A: 1 pz, ma normalmente 5 pz campioni per interruttore memrbane, 10 pz per sovrapposizione membrana.

Q7: Qual è il tuo mercato principale?
A: Europa, STATI UNITI, Brasile, Russia, Turchia, Iran, Austrialia, Singapore...
