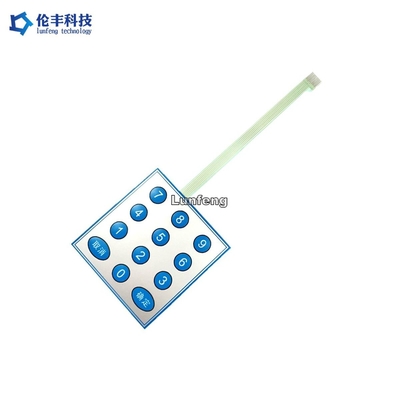

Autotype F150 PET Rapid Prototype Tasti in rilievo per interruttori a membrana

Il commutatore di membrana piano dell'ANIMALE DOMESTICO di Autotype F150, prototipo rapido del commutatore di membrana ha impresso le chiavi

• Caratteristiche del commutatore di membrana

  I commutatori di membrana sono disponibili in varie forme e sono capaci di fornitura dei livelli differenti di risposte all'utente. Quando lavorate con noi, noterete che usiamo i termini quali la cupola e la poli-cupola sostitute udibili, tattili, improvvise quando discute il tatto ed il comportamento del vostro commutatore di membrana.

•



  Caratteristiche dei commutatori di membrana tradizionali – i commutatori tradizionali utilizzano una membrana stampata del poliestere con uno strato stampato di inchiostro d'argento conduttivo come gli strati di attuazione e del circuito. Gli strati della membrana sono separati da un distanziatore che fornisce una lacuna fra il circuito superiore e più basso per tenere il commutatore in uno stato aperto. Premendo sulla posizione del commutatore comprime il circuito superiore ed induce l'area di contatto d'argento stampata a colmare la lacuna, vicino il contatto e completa il circuito. Quando la pressione è liberata, questa ristabilisce la lacuna. Questo tipo di commutatore di membrana non fornisce alcune risposte all'utente all'infuori dell'evento che ha luogo.
  Come fornire risposte udibili e tattili – possiamo impiegare un contatto fisico sotto forma di disco placcato del contatto del metallo, citato comunemente come cupola. Una volta urgente, questa cupola si romperà attraverso una linea centrale e contatterà il circuito più basso, che può produrre «un clic» udibile e «il colpo tattile.» Questa azione della chiusura fornisce le risposte tattili ed udibili all'utente sul riuscito completamento della chiusura del circuito.

•
  Opzioni supplementari – possiamo anche comprendere uno strato termale-formato del commutatore del poliestere alle posizioni del contatto (stampate con argento conduttivo) che sono impresse (alzato) per formare una cupola. Queste poli-cupole poi intraprendono alcuno del comportamento di una cupola sostituta improvvisa del metallo per fornire le risposte tattili positive, ma non forniscono generalmente le risposte udibili. Un'altra opzione è di impiegare una progettazione ibrida che comprende un circuito stampato (PWB) come il circuito più basso e tutta la combinazione di membrana, di cupola o di poli-cupola impiegata come il circuito superiore.

Applicazioni:

• elettrodomestici e dispositivo
• Sistemi di protezione di sicurezza con il codice di cifra
• Vario pannello della tastiera di controllo di industria
• prodotti elettronici di consumo e oggetto 3C
• Sistema sanitario e dispositivo di Thrapy
• Varia tastiera di controllo automtic della macchina
• Attrezzatura di telecomunicazione
• Attrezzatura medica
• Attrezzatura industriale
• Attrezzatura di famiglia
• Regolatore a distanza
• Sistema di controllo
•

Il nostro vantaggio:

• Mettiamo a fuoco nel commutatore di membrana e negli oggetti riferiti.
• Forte capacità di R & S
• Stalla nella qualità
• Prezzo competitivo
• Breve termine d'esecuzione per i campioni e la fabbricazione in serie
• Intera progettazione della soluzione disponibile
