Luogo di origine: | Shenzhen, Cina |
---|---|
Marca: | Lunfeng |
Certificazione: | ISO9001:2015 |
Numero di modello: | LFZDX101 |
Quantità di ordine minimo: | 1 pezzo |
Prezzo: | Negotiable |
Imballaggi particolari: | In primo luogo messo in un polisacco, quindi paked in un cartone. Secondo i requisiti speciali dei |
Tempi di consegna: | 7-25 giorni lavorativi, essere negoziato |
Termini di pagamento: | T/T, Western Union |
Capacità di alimentazione: | 500000 pezzo/pezzi al mese |
Materiale: | ANIMALE DOMESTICO, poliestere (ANIMALE DOMESTICO), ANIMALE DOMESTICO OPACO di 0.15mm | adesivo posteriore: | adesivo di 3M9448 3M |
---|---|---|---|
Colori: | Colore di Pantone/RAL, giallo, grigio | Caratteristica: | superficie opaca, cavi d'argento del circuito |
Connettore: | un passo da 2,54 millimetri, alloggio di plastica nero | Chiave: | chiavi tattili, cupole del metallo, |
LED: | colore LED, NESSUN film di LGF | finestra: | NESSUNA finestra LCD, i fori di una perforazione |
Evidenziare: | NESSUN commutatore di membrana piano del film di LGF,Commutatore di membrana dell'ANIMALE DOMESTICO di colore LED,Commutatore di membrana piano dell'animale domestico |

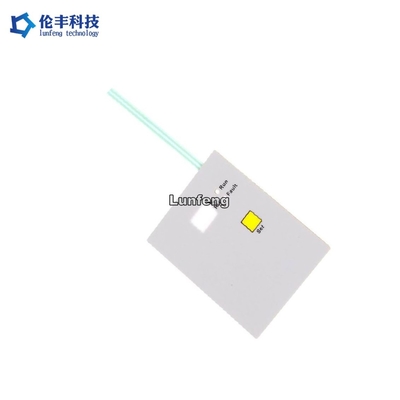

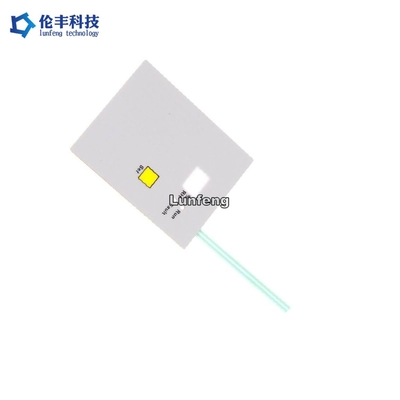

Tastiera dell'OEM 3M Adhesive Membrane Switch, commutatore di membrana piano
Componenti di un commutatore di membrana
Sovrapposizione grafica
Le sovrapposizioni grafiche sono un film sottile con uno strato stampato che funge da superficie superiore del prodotto. Possono essere decorative o semplici nella progettazione. Potete imprimere le sovrapposizioni grafiche, o il grafico può contribuire ad indicare le posizioni del commutatore.
Tastiere
Le tastiere sono un insieme dei bottoni sistemati in un blocco che si trasformano nell'interfaccia dei prodotti. Le tastiere offrono un'ampia varietà di opzioni per raggiungere l'esperienza utente desiderata. I materiali comuni della tastiera sono:
materiali Compressione-modellati dell'elastomero
Le chiavi dure hanno montato in un'incastonatura
Una combinazione di chiave dura e di elastomeri
Adesivo
Gli adesivi sensibili alla pressione sono strati sottili del nastro che aderiscono le cupole al circuito. Gli adesivi possono contribuire a proteggere il commutatore da detriti, fornire una barriera dell'umidità, o altri fattori ambientali.
Cupole del metallo
Le cupole del metallo sono contatti normalmente aperti che, una volta urgenti, completano il circuito. Le cupole del metallo, anche conosciute come le cupole tattili, creano le risposte tattili per l'utente e venire in un'ampia varietà di dimensioni, di stili e di forze. Le cupole hanno valutazioni di vita di fino a 10 milione stampe. Snaptron può produrre le cupole su ordinazione con i termini d'esecuzione minimi.
Distanziatori/fermi
Una tasca di conservazione può tenere una cupola nella posizione senza l'esigenza di uno strato adesivo. Uno strato del distanziatore fornisce lo spazio per la cupola sotto la sovrapposizione grafica. Può anche comprendere lo scarico dei canali che permettono che l'aria si muova sotto la sovrapposizione grafica quando preme i vari commutatori. I distanziatori eliminano la necessità di scaricare ogni tasca del commutatore tramite il circuito.
[cupole tattili con il distanziatore]
Circuito
Il circuito può essere a un solo lato, su due lati, o persino flessibile in alcune applicazioni, anche conosciute come un circuito della flessione. Le cupole sono posizionate sui cuscinetti del circuito ed una volta depresse, creano la chiusura del contatto.
Le cupole dei metalli sono disposte sopra i cuscinetti del contattoLe cupole del metallo sono appena una delle molte componenti di un commutatore che fanno insieme un'interfaccia uomo/macchina complessa.
Applicazioni:
Il nostro vantaggio:
Oggetti | Circuito stampato d'argento | Circuito inciso di rame di FPC |
Materiale | ANIMALE DOMESTICO (poliestere) | Rame |
Conduttore | Argento stampato | Rame |
Dita del contatto | Argento e carbonio | Oro placcato |
Cuscinetti dei bottoni di contatto | Argento | Oro placcato |
Vita & affidabilità | normale | buon |
Stabilità | normale | buon |
Resistenza | minimo | Molto basso |
Costo | minimo | alto |
Termine d'esecuzione | 2-3 giorni | 7-10 giorni |
Passo |
0.5mm (non ha suggerito), 1.0mm, 1.27mm, 2.54mm |
0.5mm, 1.0mm, 1.27mm, 2.54mm |
1. Proprietà elettriche | Commutatore di membrana | ||
Livello elettrico: | 35V (CC), 100mA, 1W | ||
Resistenza di contatto: | 10Ω~500 Ω | ||
Resistenza di isolamento: | 100MΩ/100V | ||
Tensione-resistenza dei dielettrici: | 250VRms (50~60Hz 1min) | ||
Tempo di schiamazzo: | ≤ 5ms | ||
Tempo di vita: | Tipo piano ≥ 5.000.000; Tipo tattile ≥ 1.000.000 | ||
Piegatura della coda: | R>1,180 | ||
2. Proprietà meccaniche | |||
Forza di funzionamento: | Tipo piano 57~284g (2~10oz); Tipo tattile 170~397g (6~14oz) | ||
Colpo del commutatore: | Tipo piano 0.1~0.5mm; Tipo tattile 0.6~1.5mm | ||
3. Ambientale e condizioni di stoccaggio | |||
Temperatura di operazione: | -40°C ~ +80°C | ||
Temperatura di stoccaggio: | -40°C ~ +80°C | ||
Umidità: | 40°C, 90%~95%, 240 ore |
FAQ:
Q1: È voi una fabbrica o la società commerciale?
: Lunfeng è produttore/fabbrica grafici della sovrapposizione del commutatore di membrana. Pecialize in commutatore del memrbane per 26 anni.
Q2: È il mio archivio del commutatore cassaforte se la invio voi per fabbricare?
: Rispettiamo l'autorità della progettazione del cliente e mai non fabbricheremo la sovrapposizione grafica del commutatore di membrana per qualcun altro senza
il vostro permesso. NDA è accettabile.
Q3: Potete copiare la membrana per commutare grafico campioni della sovrapposizione senza archivio?
: Sì, possiamo clonare la sovrapposizione grafica del commutatore di membrana secondo i vostri campioni.
Q4: Che pagamento accettate?
: TT/Western Union.
Q5: Che cosa è il vostro modo di spedizione?
: 1. Abbiamo nostro proprio spedizioniere per spedire le merci da DHL, UPS, FEDEX, TNT, SME.
2. Se avete vostro proprio spedizioniere, possiamo cooperare con loro.
Q6: Come circa il MOQ?
: pc 1, ma normalmente 5 campioni per il commutatore del memrbane, 10 pc dei pc per la sovrapposizione della membrana.
Q7: Che cosa è il vostro mercato principale?
: Europa, U.S.A., Brasile, Russia, Turchia, Iran, Austrialia, Singapore…
