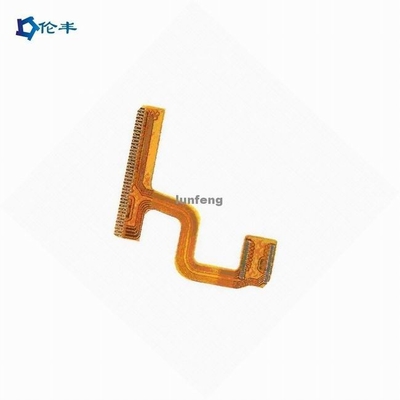

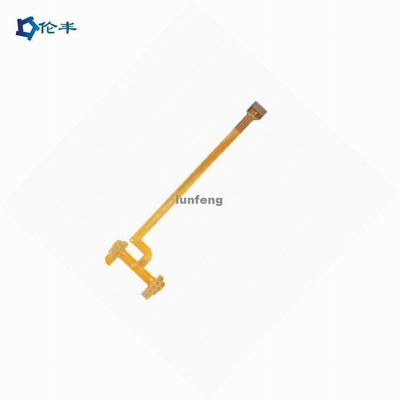

Spessore flessibile del rame del connettore 10-50um del circuito del Polyimide pi FPC:

Informazioni di base
Luogo di origine: Shenzhen, Cina
Marca: Lunfeng
Certificazione: ISO9001:2015
Numero di modello: FPC009
Quantità di ordine minimo: 1 pezzo
Imballaggi particolari: In primo luogo messo in un polisacco, quindi paked in un cartone. Secondo i requisiti speciali dei
Tempi di consegna: 7-25 giorni lavorativi, essere negoziato
Termini di pagamento: T/T, Western Union
Capacità di alimentazione: 500000 pezzo/pezzi al mese
Nome: Materiale flessibile del polyimide pi del circuito di FPC con il connettore Applicazione: Attrezzatura elettronica
Materiale:: Polyimild, pi Spessore di rame:: 0.4-2mil (10-50um),
Spessore del bordo:: 0.2-6mm Dimensione: Dimensione su misura
Rifinitura di superficie:: Argento/latta di immersione OSP/AG ENIG/ENEPIG/di HASL/ Maschera della lega per saldatura: Film giallo di pi
Oggetto: OEM/ODM Servizio dell'Assemblea: Fabbricazione di FPC
Profilo del profilo: La perforazione/laser ha tagliato/perforato
Evidenziare:

circuito flessibile di 10-50um FPC

,

circuito flessibile del polyimide pi FPC

,

circuito stampato flessibile del connettore

Materiale flessibile del polyimide pi del circuito di FPC con il connettore




Benefici dei circuiti stampati flessibili


Capacità per libertà di progettazione


I circuiti stampati flessibili hanno libertà di progettazione. Non sono solo limitati ai doppi strati. Ciò è un grande vantaggio per gli ingegneri. Con questo genere di libertà gli ingegneri possono fornire le configurazioni complesse con differenti collegamenti. Inoltre, i circuiti stampati flessibili possono accomodare le componenti differenti. Se chiedete a qualunque ingegnere o progettista là fuori, vi diranno che la capacità di avere libertà di progettazione va un modo lungo dare loro la capacità di esercitare la diversità e la creatività.



Tengono conto le configurazioni ad alta densità


Poiché possono tenere conto la combinazione delle componenti montate di superficie e del foro metallizzato, possono dare la stanza per i dispositivi ad alta densità. La possibilità della separazione stretta fra le componenti tiene conto la progettazione dei conduttori più leggeri. Con questo, è possibile fornire lo spazio per le componenti supplementari.



Specifiche del cavo di FPC (circuito stampato flessibile)
Strato 1-6layer
Dimensione di FPC (massima/min) Min: 10x45mm massimo: 250x1200mm
Spessore 0.050mm-0.2mm
Attraverso il diametro del foro (massimo) 6.5mm
Con la dimensione del foro (min) 0.2mm
Con tolleranza del foro ±0.025mm
Spessore del rame del foro Min8μm 38μm massimi
Linea larghezza minima/spazio 0.04/0.04 millimetri
Incidere della tolleranza ±20%
L'accuratezza del modello sul foro ±2mil
Dimensione di perforazione (massima) φ3.175mm
Dimensione di perforazione (min) φ2.0mm
Spessore di perforazione dell'apertura (massimo) 0.2mm
Tolleranza termoindurente degli inchiostri ±0.2mm
Olio verde (min) 0.1mm
Cuscinetto della lega per saldatura (min) 8mil*8mil
Distanza del cuscinetto della lega per saldatura (min) 8mil
tolleranza (min) ±0.1mm
Materiale disponibile dei laminati Pl. ANIMALE DOMESTICO. FR4-Pl
Spessore di rame della stagnola
12um, 18um, 35um, 70um



FAQ:



Q1: È voi una fabbrica o la società commerciale?
: Lunfeng è un produttore/fabbrica. Pecialize in commutatore per 26 anni, pannello del memrbane di tocco per 10 anni.

Q2: È il mio archivio del commutatore cassaforte se la invio voi per fabbricare?
: Rispettiamo l'autorità della progettazione del cliente e mai non fabbricheremo il pannello di tocco per qualcun altro senza
il vostro permesso. NDA è accettabile.

Q3: Potete copiare il commutatore di membrana sovrapposizione grafica/campioni capacitivi o resistenti del pannello di tocco senza archivio?
: Sì, possiamo clonare la sovrapposizione del commutatore di membrana/pannello di tocco grafici secondo i vostri campioni.

Q4: Che pagamento accettate?
: TT/Western Union.

Q5: Che cosa è il vostro modo di spedizione?
: 1. Abbiamo nostro proprio spedizioniere per spedire le merci da DHL, UPS, FEDEX, TNT, SME.
2. Se avete vostro proprio spedizioniere, possiamo cooperare con loro.

Q6: Come circa il MOQ?
: NESSUN MOQ.

Q7: Che cosa è il vostro mercato principale?
: Europa, U.S.A., Brasile, Russia, Turchia, Iran, Austrialia, Singapore…
