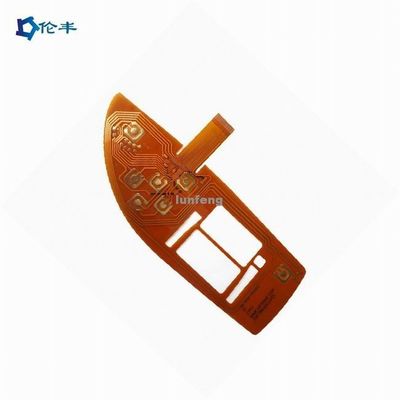

6 strati FPC Flexible Circuit Board Cable poli-mild per apparecchiature mediche e dispositivi elettronici

Marchio:	Lunfeng
Numero di modello:	FPC001
MOQ:	1 pezzo
Condizioni di pagamento:	T/T, Unione Occidentale
Capacità di approvvigionamento:	500000 pezzo/pezzi al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Shenzhen, Cina

Certificazione:

ISO9001:2015

Materiale di base:

Polyimild

Spessore del pannello:

0,2-6 mm

Min. Spaziatura della linea:

0,003"

Min. Larghezza della linea:

0,075 mm/0,075 mm (3 mil/3 mil)

minimo Dimensione del foro:

0.1mm (4mil) per HDI/0.15mm (6mil)

Finitura superficiale:

HASL/OSP/Ag/ENIG/ENEPIG/Argento per immersione/Stagno

Spessore del rame:

0.4-2mil (10-50um)

Strato:

1-6layer

Dimensioni FPC (max/min):

Minimo: 10x45 mm Massimo: 250x1200 mm

Spessore:

0,050 mm--0,2 mm

Imballaggi particolari:

In primo luogo messo in un polisacco, quindi paked in un cartone. Secondo i requisiti speciali dei

Capacità di alimentazione:

500000 pezzo/pezzi al mese

Evidenziare:

6 circuito flessibile di strato FPC

Circuito flessibile del cavo FPC del PWB

Assemblea del PWB della flessione di Polyimild

Descrizione del prodotto

Scheda FPC Flessibile a 6 strati Polyimide Cable Flex PCB Assembly

Scheda FPC Flessibile PCB Flessibile Cavo FPC

Il PCB è strutturato come una torta a strati, con strati alternati di materiali diversi che vengono laminati insieme utilizzando calore e adesivo. La produzione di PCB a doppio strato, nota anche come circuito stampato a doppia faccia, coinvolge un circuito stampato con due strati di pattern conduttivo. I circuiti PCB a doppia faccia consentono percorsi di routing più vicini ed estesi alternando tra gli strati superiore e inferiore utilizzando vias. Attualmente, la tecnologia dei circuiti stampati a doppia faccia rappresenta il tipo di PCB più utilizzato nel settore.

Specifiche Cavo FPC (Circuito Stampato Flessibile)

Parametro	Specifiche
Strato	1-6 strati
Dimensioni FPC (Max/Min)	Min: 10x45mm \| Max: 250x1200mm
Spessore	0.050mm - 0.2mm
Diametro foro passante (Max)	6.5mm
Dimensioni foro passante (Min)	0.2mm
Tolleranza foro passante	±0.025mm
Spessore rame foro	Min 8μm \| Max 38μm
Larghezza/Spazio linea minimo	0.04/0.04 mm
Tolleranza incisione	±20%
Precisione pattern sul foro	±2mil
Dimensioni punzonatura (Max)	φ3.175mm
Dimensioni punzonatura (Min)	φ2.0mm
Spessore apertura punzonatura (Max)	0.2mm
Tolleranza inchiostri termoindurenti	±0.2mm
Verde (Min)	0.1mm
Pad di saldatura (Min)	8mil×8mil
Distanza pad di saldatura (Min)	8mil
Tolleranza (Min)	±0.1mm
Materiale laminato disponibile	PI, PET, FR4-PI
Spessore foglio di rame	12um, 18um, 35um, 70um

Domande frequenti

Q1: Siete una fabbrica o una società commerciale?

A: Lunfeng è un produttore/fabbrica. Siamo specializzati in interruttori a membrana da 26 anni e pannelli touch da 10 anni.

Q2: Il mio file dell'interruttore è sicuro se ve lo invio per la produzione?

A: Rispettiamo l'autorità di progettazione del cliente e non produrremo mai pannelli touch per altri senza la vostra autorizzazione. L'NDA è accettabile.

Q3: Potete copiare campioni di interruttori a membrana/sovrapposizioni grafiche/pannelli touch capacitivi o resistivi senza file?

A: Sì, possiamo clonare interruttori a membrana, sovrapposizioni grafiche e pannelli touch in base ai vostri campioni.

Q4: Quale pagamento accettate?

A: TT/Western Union.

Q5: Qual è il vostro metodo di spedizione?

A: 1. Abbiamo un nostro spedizioniere per spedire merci tramite DHL, UPS, FEDEX, TNT, EMS.
2. Se avete un vostro spedizioniere, possiamo collaborare con loro.

Q6: E il MOQ?

A: Nessuna quantità minima d'ordine.

Q7: Qual è il vostro mercato principale?

A: Europa, USA, Brasile, Russia, Turchia, Iran, Australia, Singapore...
