| Luogo di origine: | Shenzhen, Cina |
|---|---|
| Marca: | Lunfeng |
| Certificazione: | ISO9001:2015 |
| Numero di modello: | FPC005 |
| Quantità di ordine minimo: | 1 pezzo |
| Imballaggi particolari: | In primo luogo messo in un polisacco, quindi paked in un cartone. Secondo i requisiti speciali dei |
| Tempi di consegna: | 7-25 giorni lavorativi, essere negoziato |
| Termini di pagamento: | T/T, Western Union |
| Capacità di alimentazione: | 500000 pezzo/pezzi al mese |

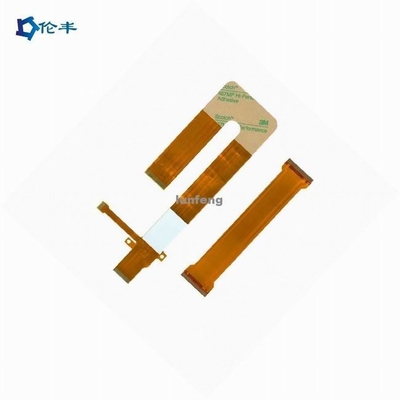

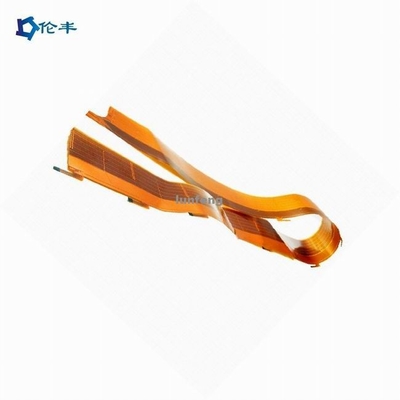

| Nome: | Circuito stampato flessibile flessibile del circuito di FPC | Applicazione: | Attrezzatura medica, attrezzatura elettronica |
|---|---|---|---|
| Materiale:: | Polyimild, pi | Spessore di rame:: | 0.4-2mil (10-50um), |
| Spessore del bordo:: | 0.2-6mm | Dimensione: | Dimensione su misura |
| Rifinitura di superficie:: | Argento/latta di immersione OSP/AG ENIG/ENEPIG/di HASL/ | Oggetto: | OEM |
| Profilo del profilo: | La perforazione/laser ha tagliato/perforato | Nome di prodotto: | Shenzhen QuikPCB ha condotto il bordo del PWB |
| Linea larghezza minima: | 0.1mm | ||
| Evidenziare: | PWB del bordo della flessione di 0.2-6mm,PWB del bordo della flessione dell'attrezzatura elettronica,PWB piano di perforazione della flessione |
||
Classificazione flessibile dei circuiti basata sugli strati
Circuiti flessibili a un solo lato
Ciò è fra i tipi di base di circuiti flessibili basati sugli strati. Contiene un a un solo strato del film del polyimide. Inoltre ha uno strato esile di rame.
Circuiti flessibili a un solo lato con Access doppio
Appena come il nome suggerisce, questi circuiti sono a un solo lato ma hanno lo strato di rame accessibile da entrambi i lati.
Circuiti flessibili su due lati
Questi circuiti particolari contengono un doppio strato dei conduttori su entrambi i lati dello strato del polyimide.
Circuiti flessibili a più strati
Questo circuito contiene una combinazione di circuiti flessibili su due lati ed unilaterali.
Sulla base dei tipi suddetti di circuiti flessibili, è evidente che i progettisti e gli ingegneri hanno un'più ampia gamma di selezione per le applicazioni differenti. È questa flessibilità che rende i circuiti flessibili altamente utili.
|
Specifiche del cavo di FPC (circuito stampato flessibile)
|
|
| Strato | 1-6layer |
| Dimensione di FPC (massima/min) | Min: 10x45mm massimo: 250x1200mm |
| Spessore | 0.050mm-0.2mm |
| Attraverso il diametro del foro (massimo) | 6.5mm |
| Con la dimensione del foro (min) | 0.2mm |
| Con tolleranza del foro | ±0.025mm |
| Spessore del rame del foro | Min8μm 38μm massimi |
| Linea larghezza minima/spazio | 0.04/0.04 millimetri |
| Incidere della tolleranza | ±20% |
| L'accuratezza del modello sul foro | ±2mil |
| Dimensione di perforazione (massima) | φ3.175mm |
| Dimensione di perforazione (min) | φ2.0mm |
| Spessore di perforazione dell'apertura (massimo) | 0.2mm |
| Tolleranza termoindurente degli inchiostri | ±0.2mm |
| Olio verde (min) | 0.1mm |
| Cuscinetto della lega per saldatura (min) | 8mil*8mil |
| Distanza del cuscinetto della lega per saldatura (min) | 8mil |
| tolleranza (min) | ±0.1mm |
| Materiale disponibile dei laminati | Pl. ANIMALE DOMESTICO. FR4-Pl |
| Spessore di rame della stagnola |
12um, 18um, 35um, 70um
|
FAQ:
Q1: È voi una fabbrica o la società commerciale?
: Lunfeng è un produttore/fabbrica. Pecialize in commutatore per 26 anni, pannello del memrbane di tocco per 10 anni.
Q2: È il mio archivio del commutatore cassaforte se la invio voi per fabbricare?
: Rispettiamo l'autorità della progettazione del cliente e mai non fabbricheremo il pannello di tocco per qualcun altro senza
il vostro permesso. NDA è accettabile.
Q3: Potete copiare il commutatore di membrana sovrapposizione grafica/campioni capacitivi o resistenti del pannello di tocco senza archivio?
: Sì, possiamo clonare la sovrapposizione del commutatore di membrana/pannello di tocco grafici secondo i vostri campioni.
Q4: Che pagamento accettate?
: TT/Western Union.
Q5: Che cosa è il vostro modo di spedizione?
: 1. Abbiamo nostro proprio spedizioniere per spedire le merci da DHL, UPS, FEDEX, TNT, SME.
2. Se avete vostro proprio spedizioniere, possiamo cooperare con loro.
Q6: Come circa il MOQ?
: NESSUN MOQ.
Q7: Che cosa è il vostro mercato principale?
: Europa, U.S.A., Brasile, Russia, Turchia, Iran, Austrialia, Singapore…
