| Luogo di origine: | Shenzhen, Cina |
|---|---|
| Marca: | Lunfeng |
| Certificazione: | ISO9001:2015 |
| Numero di modello: | FPC004 |
| Quantità di ordine minimo: | 1 pezzo |
| Imballaggi particolari: | In primo luogo messo in un polisacco, quindi paked in un cartone. Secondo i requisiti speciali dei |
| Tempi di consegna: | 7-25 giorni lavorativi, essere negoziato |
| Termini di pagamento: | T/T, Western Union |
| Capacità di alimentazione: | 500000 pezzo/pezzi al mese |
| Nome: | Circuito flessibile flessibile del PWB del circuito di FPC | Applicazione: | Attrezzatura medica, attrezzatura elettronica |
|---|---|---|---|
| Materiale:: | Polyimild, pi | Spessore di rame:: | 0.4-2mil (10-50um), |
| Spessore del bordo:: | 0.2-6mm | Dimensione: | Dimensione su misura |
| Interlinea minimo:: | 0,003" | Rifinitura di superficie:: | Argento/latta di immersione OSP/AG ENIG/ENEPIG/di HASL/ |
| Oggetto: | OEM | Colore: | Giallo |
| Nome di prodotto: | Circuito stampato flessibile professionale del circuito di FPC | ||
| Evidenziare: | Materiale flessibile del circuito di pi,Materiale flessibile del circuito di Polyimild,0.4-2mil PWB della flessione di 4 strati |
||

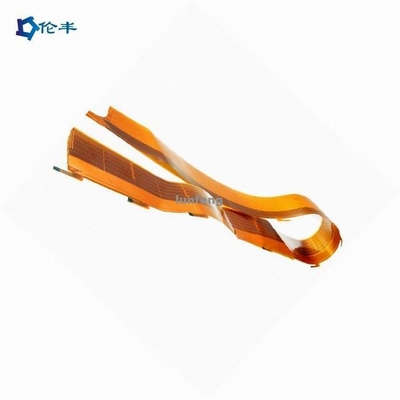

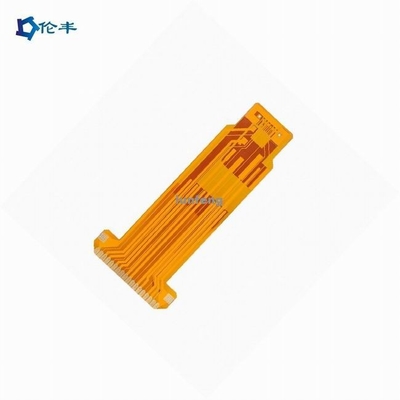

Che cosa sono circuiti stampati flessibili?
I circuiti stampati semplicemente messi e flessibili sono circuiti che hanno la capacità di piegare o torcere. Da questa asserzione, è ovvio che sono distinti tramite una costruzione flessibile. Ecco perché gli ingegneri elettronici ed i progettisti li utilizzano nelle applicazioni che richiedono per le loro qualità.
Inoltre si riferiscono a come circuiti della flessione e principalmente sono utilizzati nelle piccole applicazioni elettroniche. Poiché sono caratterizzati dalla loro capacità di piegare, i circuiti stampati flessibili sono fatti del substrato flessibile quale il polyimide.
Un'altra qualità importante dei circuiti stampati flessibili è che hanno dissipazione di calore superiore di quanto i circuiti stampato. È questa qualità che lo permette per l'elettronica che la usa per restare a lungo nello stato di qualità.
|
Specifiche del cavo di FPC (circuito stampato flessibile)
|
|
| Strato | 1-6layer |
| Dimensione di FPC (massima/min) | Min: 10x45mm massimo: 250x1200mm |
| Spessore | 0.050mm-0.2mm |
| Attraverso il diametro del foro (massimo) | 6.5mm |
| Con la dimensione del foro (min) | 0.2mm |
| Con tolleranza del foro | ±0.025mm |
| Spessore del rame del foro | Min8μm 38μm massimi |
| Linea larghezza minima/spazio | 0.04/0.04 millimetri |
| Incidere della tolleranza | ±20% |
| L'accuratezza del modello sul foro | ±2mil |
| Dimensione di perforazione (massima) | φ3.175mm |
| Dimensione di perforazione (min) | φ2.0mm |
| Spessore di perforazione dell'apertura (massimo) | 0.2mm |
| Tolleranza termoindurente degli inchiostri | ±0.2mm |
| Olio verde (min) | 0.1mm |
| Cuscinetto della lega per saldatura (min) | 8mil*8mil |
| Distanza del cuscinetto della lega per saldatura (min) | 8mil |
| tolleranza (min) | ±0.1mm |
| Materiale disponibile dei laminati | Pl. ANIMALE DOMESTICO. FR4-Pl |
| Spessore di rame della stagnola |
12um, 18um, 35um, 70um
|
FAQ:
Q1: È voi una fabbrica o la società commerciale?
: Lunfeng è un produttore/fabbrica. Pecialize in commutatore per 26 anni, pannello del memrbane di tocco per 10 anni.
Q2: È il mio archivio del commutatore cassaforte se la invio voi per fabbricare?
: Rispettiamo l'autorità della progettazione del cliente e mai non fabbricheremo il pannello di tocco per qualcun altro senza
il vostro permesso. NDA è accettabile.
Q3: Potete copiare il commutatore di membrana sovrapposizione grafica/campioni capacitivi o resistenti del pannello di tocco senza archivio?
: Sì, possiamo clonare la sovrapposizione del commutatore di membrana/pannello di tocco grafici secondo i vostri campioni.
Q4: Che pagamento accettate?
: TT/Western Union.
Q5: Che cosa è il vostro modo di spedizione?
: 1. Abbiamo nostro proprio spedizioniere per spedire le merci da DHL, UPS, FEDEX, TNT, SME.
2. Se avete vostro proprio spedizioniere, possiamo cooperare con loro.
Q6: Come circa il MOQ?
: NESSUN MOQ.
Q7: Che cosa è il vostro mercato principale?
: Europa, U.S.A., Brasile, Russia, Turchia, Iran, Austrialia, Singapore…
