Luogo di origine: | Shenzhen, Cina |
---|---|
Marca: | Lunfeng |
Certificazione: | ISO9001:2015 |
Numero di modello: | FPC006 |
Quantità di ordine minimo: | 1 pezzo |
Imballaggi particolari: | In primo luogo messo in un polisacco, quindi paked in un cartone. Secondo i requisiti speciali dei |
Tempi di consegna: | 7-25 giorni lavorativi, essere negoziato |
Termini di pagamento: | T/T, Western Union |
Capacità di alimentazione: | 500000 pezzo/pezzi al mese |

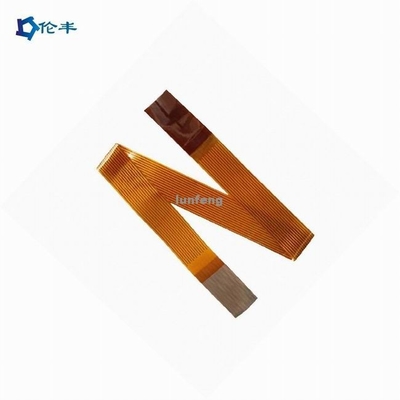

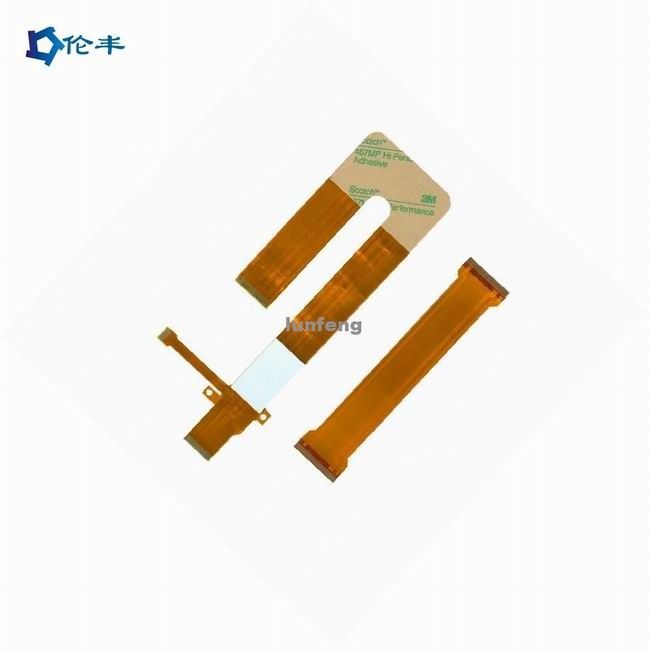

Nome: | PWB flessibile flessibile del circuito di FPC pi con adesivo posteriore | Applicazione: | Attrezzatura medica, attrezzatura elettronica |
---|---|---|---|
Materiale:: | Polyimild, | Spessore di rame:: | 0.4-2mil (10-50um), Min8μm 38μm massimi |
Spessore del bordo:: | 0.2-6mm | Min. Hole Size:: | 0.1mm (4mil) per HDI/0.15mm (6mil) |
Linea larghezza minima:: | 0.075mm/0.075mm (3mil/3mil) | Dimensione: | Dimensione su misura |
Interlinea minimo:: | 0,003" | Rifinitura di superficie:: | Argento/latta di immersione OSP/AG ENIG/ENEPIG/di HASL/ |
Evidenziare: | Circuito stampato della flessione di FPC,circuito stampato della flessione adesiva posteriore,Materiale del PWB della flessione di Polyimild |
Specifiche del cavo di FPC (circuito stampato flessibile)
|
|
Strato | 1-6layer |
Dimensione di FPC (massima/min) | Min: 10x45mm massimo: 250x1200mm |
Spessore | 0.050mm-0.2mm |
Attraverso il diametro del foro (massimo) | 6.5mm |
Con la dimensione del foro (min) | 0.2mm |
Con tolleranza del foro | ±0.025mm |
Spessore del rame del foro | Min8μm 38μm massimi |
Linea larghezza minima/spazio | 0.04/0.04 millimetri |
Incidere della tolleranza | ±20% |
L'accuratezza del modello sul foro | ±2mil |
Dimensione di perforazione (massima) | φ3.175mm |
Dimensione di perforazione (min) | φ2.0mm |
Spessore di perforazione dell'apertura (massimo) | 0.2mm |
Tolleranza termoindurente degli inchiostri | ±0.2mm |
Olio verde (min) | 0.1mm |
Cuscinetto della lega per saldatura (min) | 8mil*8mil |
Distanza del cuscinetto della lega per saldatura (min) | 8mil |
tolleranza (min) | ±0.1mm |
Materiale disponibile dei laminati | Pl. ANIMALE DOMESTICO. FR4-Pl |
Spessore di rame della stagnola |
12um, 18um, 35um, 70um
|
FAQ:
Q1: È voi una fabbrica o la società commerciale?
: Lunfeng è un produttore/fabbrica. Pecialize in commutatore per 26 anni, pannello del memrbane di tocco per 10 anni.
Q2: È il mio archivio del commutatore cassaforte se la invio voi per fabbricare?
: Rispettiamo l'autorità della progettazione del cliente e mai non fabbricheremo il pannello di tocco per qualcun altro senza
il vostro permesso. NDA è accettabile.
Q3: Potete copiare il commutatore di membrana sovrapposizione grafica/campioni capacitivi o resistenti del pannello di tocco senza archivio?
: Sì, possiamo clonare la sovrapposizione del commutatore di membrana/pannello di tocco grafici secondo i vostri campioni.
Q4: Che pagamento accettate?
: TT/Western Union.
Q5: Che cosa è il vostro modo di spedizione?
: 1. Abbiamo nostro proprio spedizioniere per spedire le merci da DHL, UPS, FEDEX, TNT, SME.
2. Se avete vostro proprio spedizioniere, possiamo cooperare con loro.
Q6: Come circa il MOQ?
: NESSUN MOQ.
Q7: Che cosa è il vostro mercato principale?
: Europa, U.S.A., Brasile, Russia, Turchia, Iran, Austrialia, Singapore…
