| Luogo di origine: | Shenzhen, Cina |
|---|---|
| Marca: | Lunfeng |
| Certificazione: | ISO9001:2015 |
| Numero di modello: | FPCMS-002 |
| Quantità di ordine minimo: | 1 pezzo |
| Prezzo: | Negotiable |
| Imballaggi particolari: | In primo luogo messo in un polisacco, quindi paked in un cartone. Secondo i requisiti speciali dei |
| Tempi di consegna: | 7-25 giorni lavorativi, essere negoziato |
| Termini di pagamento: | T/T, Western Union |
| Capacità di alimentazione: | 500000 pezzo/pezzi al mese |
| Nome di prodotto: | il commutatore di membrana flessibile della tastiera tattile FPC ha impresso il bottone ed il LED | Usato sopra: | Controllo industriale |
|---|---|---|---|
| Colore: | Colore di RAL o di Pantone, grigio, nero | Materiale chiave: | ANIMALE DOMESTICO EBG180 lucido |
| Adesivo posteriore: | 3M468 | Caratteristica: | cupole del metallo, LED |
| Circuito: | FPC flessibile | Colore principale: | Rosso verde bianco su misura |
| Evidenziare: | commutatore di membrana grigio di FPC,Commutatore di membrana del LED FPC,tastiera tattile impressa del commutatore del bottone |
||

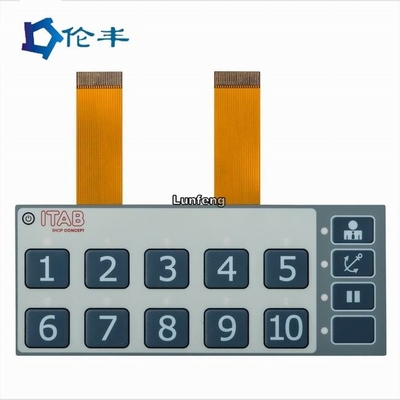

il commutatore di membrana flessibile della tastiera tattile FPC ha impresso il bottone ed il LED
Solitamente se i commutatori di membrana hanno bisogno di ha montato molti LED, quindi suggeriamo di utilizzare il circuito di FPC, può ottenere la qualità di saldatura più stabile del LED. Per l'applicazione normale il circuito dell'ANIMALE DOMESTICO è abbastanza, che sia più economico. Inoltre se il passo del conduttore è 0.5mm, sebbene anche possiamo stamparlo, ma noi ancora suggerisca di utilizzare il circuito di FPC. A causa di quei 0.5mm passo è troppo piccolo ed è facile da accadere il problema di cortocircuito.
Per i commutatori di membrana rigidi del circuito, il circuito è circuito stampato rigido. Il materiale del PWB rigido è solitamente FR4 e rame. Da questo tipo di commutatore di membrana, il connettore è solitamente il connettore di SMD (a volte anche può essere diritto tramite il connettore). Per una certa applicazione che hanno bisogno della capacità molto rigida, quindi utilizzi il commutatore di membrana del circuito del PWB.
| Oggetti | Circuito stampato d'argento | Circuito inciso di rame di FPC |
| Materiale | ANIMALE DOMESTICO (poliestere) | Rame |
| Conduttore | Argento stampato | Rame |
| Dita del contatto | Argento e carbonio | Oro placcato |
| Cuscinetti dei bottoni di contatto | Argento | Oro placcato |
| Vita & affidabilità | normale | buon |
| Stabilità | normale | buon |
| Resistenza | minimo | Molto basso |
| Costo | minimo | alto |
| Termine d'esecuzione | 2-3 giorni | 7-10 giorni |
| Passo | 0.5mm (non ha suggerito), 1.0mm, 1.27mm, 2.54mm | 0.5mm, 1.0mm, 1.27mm, 2.54mm |
Il nostro vantaggio:
Mettiamo a fuoco nel commutatore di membrana e negli oggetti riferiti.
Forte capacità di R & S
Stalla nella qualità
Prezzo competitivo
Breve termine d'esecuzione per i campioni e la fabbricazione in serie
Intera progettazione della soluzione disponibile

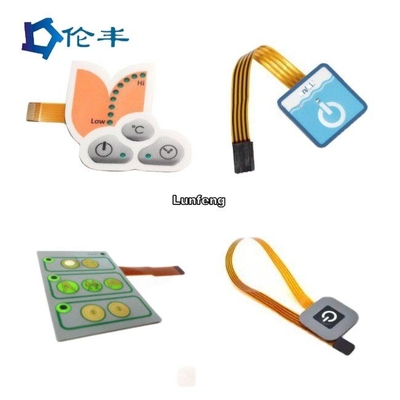

Applicazioni:
* elettrodomestici e dispositivo
* sistemi di protezione di sicurezza con il codice di cifra
* vario pannello della tastiera di controllo di industria
* prodotti elettronici di consumo e oggetto 3C
* sistema sanitario e dispositivo di Thrapy
Varia tastiera di controllo automtic della macchina
proprietà 1.Electrical | Commutatore di membrana | ||
Livello elettrico: | 35V (CC), 100mA, 1W | ||
Resistenza di contatto: | 10Ω~500 Ω | ||
Resistenza di isolamento: | 100MΩ/100V | ||
Tensione-resistenza dei dielettrici: | 250VRms (50~60Hz 1min) | ||
Tempo di schiamazzo: | ≤ 5ms | ||
Tempo di vita: | Tipo piano ≥ 5.000.000; Tipo tattile ≥ 1.000.000 | ||
Piegatura della coda: | R>1,180 | ||
|
| ||
proprietà 2.Mechanical |
| ||
Forza di funzionamento: | Tipo piano 57~284g (2~10oz); Tipo tattile 170~397g (6~14oz) | ||
Colpo del commutatore: | Tipo piano 0.1~0.5mm; Tipo tattile 0.6~1.5mm | ||
|
| ||
3.Environmental e condizioni di stoccaggio |
| ||
Temperatura di operazione: | -40°C ~ +80°C | ||
Temperatura di stoccaggio: | -40°C ~ +80°C | ||
Umidità: | 40°C, 90%~95%, 240 ore |
FAQ:
Q1: È voi una fabbrica o la società commerciale?
: Lunfeng è produttore/fabbrica grafici della sovrapposizione del commutatore di membrana. Pecialize in commutatore del memrbane per 26 anni.
Q2: È il mio archivio del commutatore cassaforte se la invio voi per fabbricare?
: Rispettiamo l'autorità della progettazione del cliente e mai non fabbricheremo la sovrapposizione grafica del commutatore di membrana per qualcun altro senza
il vostro permesso. NDA è accettabile.
Q3: Potete copiare la membrana per commutare grafico campioni della sovrapposizione senza archivio?
: Sì, possiamo clonare la sovrapposizione grafica del commutatore di membrana secondo i vostri campioni.
Q4: Che pagamento accettate?
: TT/Western Union.
Q5: Che cosa è il vostro modo di spedizione?
: 1. Abbiamo nostro proprio spedizioniere per spedire le merci da DHL, UPS, FEDEX, TNT, SME.
2. Se avete vostro proprio spedizioniere, possiamo cooperare con loro.
Q6: Come circa il MOQ?
: pc 1, ma normalmente 5 campioni per il commutatore del memrbane, 10 pc dei pc per la sovrapposizione della membrana.
Q7: Che cosa è il vostro mercato principale?
: Europa, U.S.A., Brasile, Russia, Turchia, Iran, Austrialia, Singapore…
